ICV-1600 16チャンネルIPカメラビューワ
|
|
特徴
●最大256台のIP方式カメラ(ONVIF対応)を登録し、デジタル映像信号を出力します。
●高画質の単画面/4分割/9分割/12分割/16分割画面をHDMI入力機能を持ったモニタに表示します。
●IPカメラ分割器でありながらアナログスイッチ並みの映像切替スピードを実現しました。
●IPカメラ監視システムをパソコン不要でシステムアップが可能です。
●通信機能をTCP/UDP/マルチキャストから選択できます。
●本機のフロントボタン切替で簡単に映像切替、システム運用が可能です。
●各分割画面に1〜16チャンネルを任意に配置が可能です。
●各単画面、各分割画面のオートシーケンス（自動切替え)機能を備えています。
●英数字、カタカナ、記号から選択して各チャンネルに最長20文字のカメラ名称を挿入できます。
●専用アプリを使用すればカメラ名称に漢字、ひらがなを挿入できます。(専用アプリは弊社より御支給させていただきます）
●単画面のカメラ名称表示位置を変更したり、カメラ名称のフォントサイズを大/中/小から選択することが可能です。
●日付/時刻の表示機能を備えていてます。
●ボタンロック操作を禁止するロック機能を備えています。
<専用コントローラ＞
●ネットワークビューワ用リモートコントローラ RMC-2000(ジョイステックタイプ)
●ネットワークビューワ用リモートコントローラ RMC-IP16

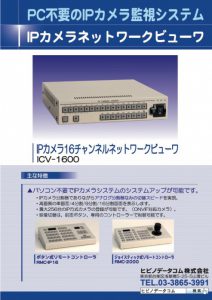

ICV-1600のカタログはこちらでご覧いただけます。
主な仕様
| 映像入力 |
1系統 RJ-45コネクタ(100/1000BASE) カメラ最大256台登録可 IP方式(ONVIF) |
|---|---|
| 映像出力 |
1系統 デジタル出力(HDタイプAコネクタ) 1920×1080(60p)固定 |
| 圧縮方式 | H.264(対応H.264プロファイル Main/High) |
| USB端子 | ファームウェアのアップデート用 |
| 画面表示 |
フロントボタンによる切替 30(fps) ●単画面表示1〜16チャンネル ●4分割A、B、C、D/9分割A、B/12分割A、B/16分割 ●オートシーケンス動作（自動切替） ●1〜16ページ切替 |
| カメラ設定 |
メーニューにて切替 ●各カメラのIPアドレス ●ユーザー名、パスワード、 英数字、記号より選択して各36文字まで ●自動スキャン/手動(RTSP) ●解像度設定 ●カメラ名称 英数字、カタカナ、記号より選択して各カメラ20文字まで（文字サイズ大のときは17文字まで） ●専用アプリの使用によりカメラ名称に漢字、ひらがなを挿入可 ●PTZカメラのみPTZ動作設定 初速0〜100 加速度0〜10 |
| ネットワーク設定 |
本体のインサーネットに関する設定 メニューにて設定 ●IPアドレス、サブネットマスク、デフォルトゲートウェイ、DNDサーバー |
| ページ設定 | 01〜16各ページにカメラ16台をNo.001〜256から選択して設定する |
| 日時設定 |
メニュにて設定 ●NTPサーバー名称読み込み、同期を自動にて行う（同期はフロントボタンでも可） ●手動にて日時設定および30秒補正（30秒補正はフロントボタンも可） ●手動フォーマット設定 ●日時表示/非表示 ●日時表示は画面中央上部固定 ●バックアップ期間は電源OFF後、約1ヶ月 |
| 画面設定 |
メーニューにて設定 ●カメラ名称（タイトル）表示位置、カメラごと設定 ●カメラ名称表示/非表示 単画面/4分割/9分割/12分割/16分割ごと設定 ●分割画面チャンネル配置、同じチャンネルの寿福は不可 ●オートシーケンス動作の切替時間 1〜99秒またはスキップ ●ボーダーライン オフ/白/黒/グレー ●カメラ名称文字サイズ 大/中/小 文字サイズはチャンネル映像のサイズに連動 ●単画面垂直同期設定 高速切替/ティアリング制御 ●ワイド表示 ノーマル/フル |
| 初期化 |
メーニューにて設定 カメラ設定以外初期化/全て初期化 |
| メモリー機能 | 電源OFF後、メニュー設定値を記憶する |
| ボタンロック機能 | 単画面1〜16/分割画面/自動切替えの表示をロックし、ボタン操作を禁止する |
| 使用温/湿度 | 0℃〜+40℃ RH20〜90%（ただし、結露しないこと） |
| 電源電圧/消費電力 | AC100V 50/60Hz 約13W |
| AC入力ケーブル長 | 約1.7m |
| 外形寸法 |
210(W)×225(D)×44(H)mm (ゴム足、突起部除く） |
| 筐体色 | アイボリィ |
| 質量 | 約1.9kg |
| 消耗部品 | 冷却ファン（交換目安時期：約4年） |
| 付属品 | 取扱説明書 |
| 別売品 |
●ネットワークビューワ用リモートコントローラ RMC-IP16 ●ネットワークビューワ用リモートコントローラ RMC-2000 |
外観図
構成例
リモートコントローラ RMC-IP16
